Cómo calcular y visualizar el Índice Estandarizado de Precipitación (SPI) para el análisis de sequías

Parte 2: Visualización del SPI para los distritos de Somalia usando {ggplot2} en R

Resumen

Anteriormente, en la Parte 1 de este tutorial, calculamos el Índice de Precipitación Estandarizado (SPI) para diferentes escalas temporales usando el paquete {SCI} en R. Ahora, vamos a mapear los valores de SPI para los distritos de Somalia usando los paquetes {sf} y {ggplot2} en R.

Sobre los datos

La información de las fronteras administrativas subnacionales de Somalia se obtiene de la iniciativa Humanitarian Data Exchange (HDX) de la Oficina de Coordinación de Asuntos Humanitarios de las Naciones Unidas (OCHA). La información viene en formato shapefile .shp y está disponible aquí en un archivo zip llamado som_adm_ocha_20250108_AB_SHP.zip. El shapefile contiene las fronteras administrativas de Somalia a nivel subnacional. En particular, utilizaremos el archivo som_admbnda_ADM2_ocha_20250108.shp, que contiene el shapefile de Somalia a nivel de distrito. Descargué este archivo y lo ubiqué en la carpeta /shp.

Configuración

Antes de comenzar, necesitamos instalar y cargar los paquetes de R necesarios.

library(tidyverse)
library(sf)

library(ggplot2)
library(ggtext)
library(showtext)
library(patchwork)

Cargando los datos de HDX

Los datos se pueden encontrar aquí en el archivo som-rainfall-adm2-full.csv. Para Somalia, los datos están disponibles desde enero de 1981.

shp_somalia <- read_sf("shp/som_admbnda_adm2_ocha_20250108.shp")

shp_somalia <- shp_somalia |>
  rename(
    district = ADM2_EN,
    district_code = ADM2_PCODE
  )

Procesamiento de datos

Agregaré los valores de SPI calculados previamente al dataframe del shapefile. Guardé los valores de SPI en un archivo RData llamado rainfall_data.RData.

load("rainfall_data.RData")

# Primero, necesitamos filtrar los valores de SPI para el último mes disponible, es decir, diciembre de 2024
# para tener solo una observación por distrito
rainfall_data_dec2024 <- rainfall_data |>
  filter(month == 2 & year == 2024)

# Fusionar el shapefile con los valores de SPI
shp_somalia <- shp_somalia |>
  left_join(rainfall_data_dec2024, by = c("district_code"))

Configuración del tema y definición de fuentes, colores y textos para el mapa

font_add_google("Roboto Condensed", "Roboto Condensed")

showtext_auto()

theme_spi_map <- function() {
  theme_minimal(
    base_family = "Roboto Condensed"
  ) +
    # Configuración personalizada del tema
    theme(

      # Configuración del título
      plot.title.position = "plot",
      plot.title = element_textbox(
        color = "black",
        face = "bold",
        size = 22,
        margin = margin(5, 0, 5, 0),
        width = unit(1, "npc")
      ),
      plot.subtitle = element_textbox(
        color = "grey50",
        face = "bold",
        size = 14,
        margin = margin(20, 0, 10, 0),
        width = unit(1, "npc")
      ),

      legend.position = "top",
      legend.title = element_blank(),
      legend.key.height = unit(0.1, "cm"),
      legend.key.width = unit(0.1, "cm"),
      legend.spacing.x = unit(0.1, "cm"),
      legend.key.spacing = unit(0.1, "cm"),
      legend.text = element_text(
        margin = margin(5, 0, 5, 0),
        face = "bold",
        color = "grey10",
        size = 10
      ),
      legend.direction = "horizontal",
      legend.byrow = FALSE,

      # Configuración de la caption
      plot.caption = element_markdown(
        color = "grey70",
        face = "italic",
        size = 10,
        hjust = 0
      ),
      plot.background = element_rect(
        color = "white",
        fill = "white"
      ),
      plot.margin = margin(20, 40, 20, 40)
    )
}

# Título, subtítulo y caption para el gráfico
title_chart <- "Índice de Estandarizado Precipitación (SPI) en Somalia"
subtitle_chart <- "Febrero 2024"
caption_chart <- "**Datos:** Somalia: Estimaciones propias usando Indicadores de Precipitación a Nivel Subnacional (HDX) <br> **Gráfico:** Juan Torres Munguía"

Ahora, vamos a crear un histograma de los valores de SPI para los distritos de Somalia, que usaremos como leyenda para el mapa.

spi_colors <- data.frame(
  ymin = c(-5, -2, -1.5, -1, 0, 1, 1.5, 2),
  ymax = c(-2, -1.5, -1, 0, 1, 1.5, 2, 5),
  label = factor(
    c(
      "Extremadamente seco", "Severamente seco", "Moderadamente seco", "Cercano a la normalidad",
      "Cercano a la normalidad", "Moderadamente húmedo", "Severamente húmedo", "Extremadamente húmedo"
    ),
    levels = c(
      "Extremadamente seco", "Severamente seco", "Moderadamente seco", "Cercano a la normalidad",
      "Moderadamente húmedo", "Severamente húmedo", "Extremadamente húmedo"
    )
  ),
  fill = c(
    "#F76D5E", "#FFAD72", "#FFE099", "#E5FFE5",
    "#E5FFE5", "#99EAFF", "#75D3FF", "#3D87FF"
  )
)

shp_somalia <- shp_somalia %>%
  mutate(spi_category = cut(spi1,
    breaks = c(-Inf, spi_colors$ymax),
    labels = spi_colors$label,
    right = TRUE
  )) |> # right = TRUE significa que los intervalos son cerrados por la derecha
  filter(!is.na(spi1))

histogram_spi <- shp_somalia |>
  filter(!is.na(spi_category)) |>
  ggplot(aes(x = spi_category, fill = spi_category)) +
  geom_bar(color = "white") +
  scale_fill_manual(values = setNames(spi_colors$fill, spi_colors$label)) +
  labs(
    title = "",
    x = "",
    y = "Número de distritos"
  ) +
  theme_spi_map() +
  theme(
    legend.position = "none",
    axis.title = element_text(
      color = "grey10",
      face = "bold",
      size = 7
    ),
    axis.text = element_text(
      color = "grey10",
      face = "bold",
      size = 7
    ),
    axis.line = element_blank(),
    panel.grid = element_blank()
  ) +
  coord_flip()

# Leer el shapefile de Somalia con las fronteras de las regiones interiores
shp_somalia_region <- read_sf("shp/som_admbnda_adm1_ocha_20250108.shp")

shp_somalia_region <- st_transform(shp_somalia_region, 3857) # Proyección Web Mercator
shp_somalia <- st_transform(shp_somalia, 3857)

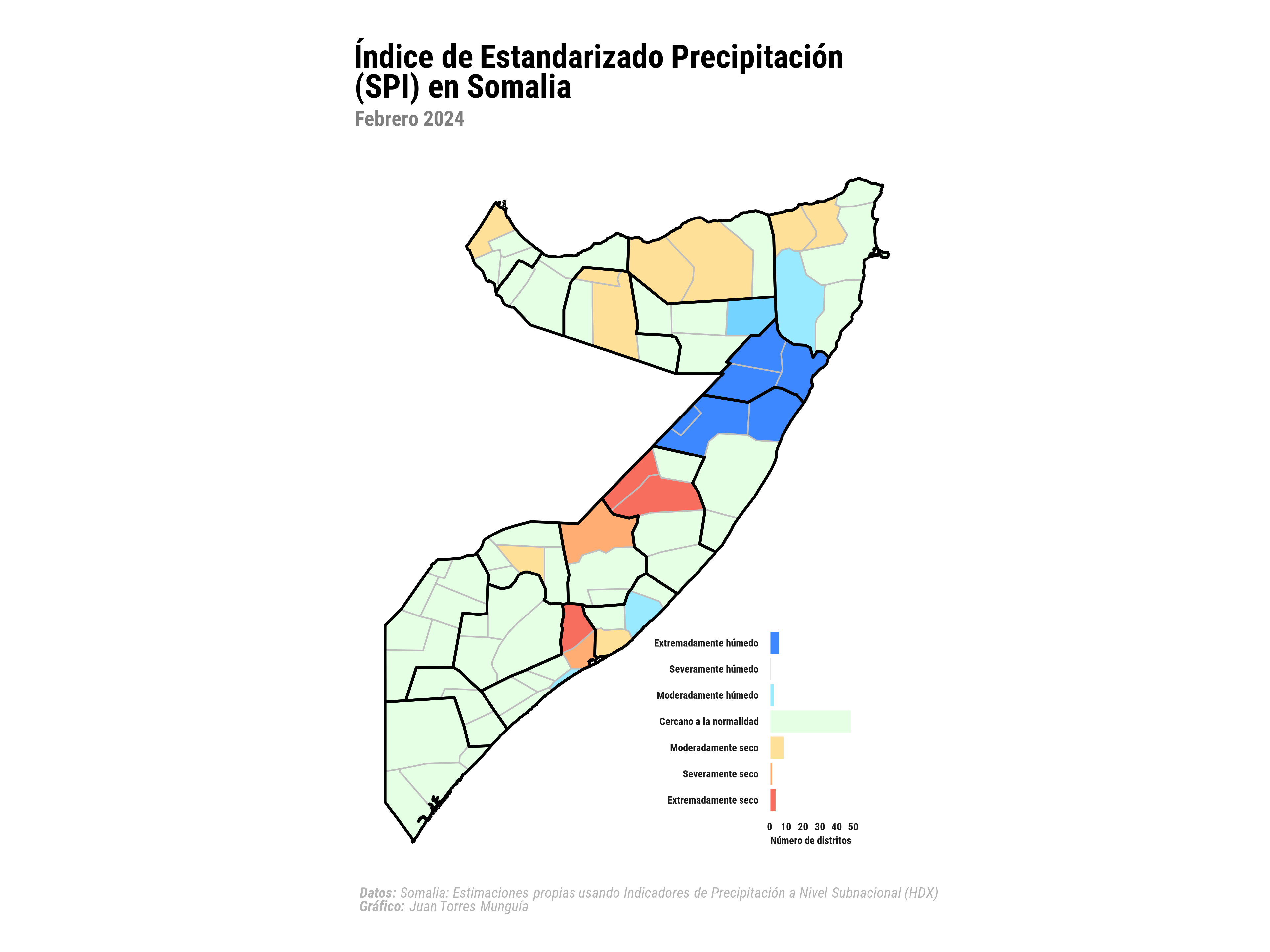

map_spi <- ggplot() +
  geom_sf(
    data = shp_somalia, aes(fill = spi_category), color = "grey", linewidth = 0.5
  ) +
  scale_fill_manual(values = setNames(spi_colors$fill, spi_colors$label)) +
  geom_sf(data = shp_somalia_region, fill = NA, color = "black", linewidth = 0.9) +
  labs(
    title = title_chart,
    subtitle = subtitle_chart,
    caption = caption_chart,
    x = "",
    y = "",
    fill = ""
  ) +
  theme_spi_map() +
  theme(
    legend.position = "none",
    # Configuración de los ejes
    axis.title = element_blank(),
    axis.line = element_blank(),
    axis.text = element_blank(),
    axis.ticks = element_blank(),
    panel.grid = element_blank()
  )

map_spi +
  inset_element(histogram_spi, left = 0.4, bottom = 0, right = 1, top = 0.4, on_top = FALSE)

showtext_opts(dpi = 320)
ggsave(
  "spi-somalia-map.png",
  dpi = 320,
  width = 12,
  height = 9,
  units = "in"
)
showtext_auto(FALSE)
